三排滚子转盘轴承(回转支承)
类别:三排圆柱滚子轴承
参数名称 | 参数值 |
---|---|
材料 | 42CrMo、50Mn、45# |
调质硬度 | 170HB~340HB |
精度等级 | P0、P6、P5、P4 |
保持架材料 | 尼龙、黄铜、钢板 |
品牌 | LYAB |
齿参数 | 内齿、外齿、无齿 |
密封 | 丁晴橡胶、氟橡胶 |
认证 | CCS、ABS、BV、DNV船级社认证 |
咨询热线:185-3836-8720
三排滚子转盘轴承(回转支承)
类别:三排圆柱滚子轴承
参数名称 | 参数值 |
---|---|
材料 | 42CrMo、50Mn、45# |
调质硬度 | 170HB~340HB |
精度等级 | P0、P6、P5、P4 |
保持架材料 | 尼龙、黄铜、钢板 |
品牌 | LYAB |
齿参数 | 内齿、外齿、无齿 |
密封 | 丁晴橡胶、氟橡胶 |
认证 | CCS、ABS、BV、DNV船级社认证 |
咨询热线:185-3836-8720
三排圆柱滚子组合转盘轴承(回转支承)同时承受轴向载荷、倾覆力矩和径向载荷。与交叉圆柱滚子转盘轴承相比减少了每个滚子的载荷,与双排异径球转盘轴承相比由点接触改为线接触,降低了接触应力,因此,在相同外形尺寸条件下其承载能力是较高的轴承。该结构的轴向载荷和径向载荷分别由不同滚子承受,其中轴向载荷和倾覆力矩由轴线水平放置的两组滚子承受,径向载荷由轴线垂直放置的一组滚子承受。
三排圆柱滚子组合转盘轴承(回转支承)主要由内圈、外圈、三排滚子、保持架(隔离块)、密封装置等零件组成。
1、内圈、外圈材料一般选用42CrMo、50Mn、45#钢等材料。内圈、外圈一般调质硬度在170HB—340HB之间,根据使用条件,套圈硬度可以选用不同的调质硬度区间,一般情况下套圈调质硬度为229-269HB,风力发电机组偏航变桨轴承套圈调质硬度为270-320HB。滚道淬火硬度一般为55-62HRC。齿淬火硬度一般为50±5HRC,齿精度达到7级及以上,需要磨齿。
2、滚动体一般选用GCr15或GCr15SiMn轴承钢,材料可以选用棒料或者锻打件,主要根据使用工况和滚动体尺寸决定。滚动体硬度一般为58-62HRC,滚子可选用带凸度2级滚动体。
3、保持架(隔离块)材料一般选用尼龙PA66,也可以选用钢、黄铜、铝合金等材料。
4、密封材料一般选用丁晴橡胶、氟橡胶,可以根据需要决定是否加装迷宫式挡灰板。
5、表面处理,一般用润滑油防锈即可,根据使用情况,可以对表面防腐处理,目前转盘轴承应用表面处理方式有磷化、喷锌、喷漆。
三排圆柱滚子转盘轴承(回转支承)结构轴承适用于大轴向载荷和倾覆力矩、有较大径向载荷、摩擦力矩要求不高的场合。
按目前国内对三排滚子转盘轴承(回转齿圈)的主流命名方式,三排圆柱滚子组合转盘轴承的基本结构有以下三种形式:
A、 无齿式(130型)

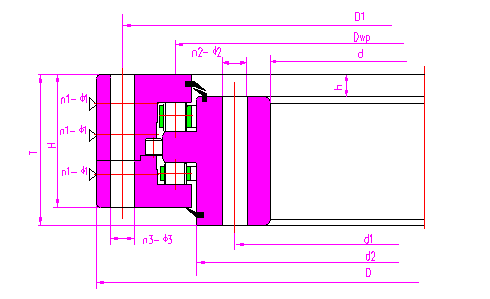

B、 外齿式(131型/132型)

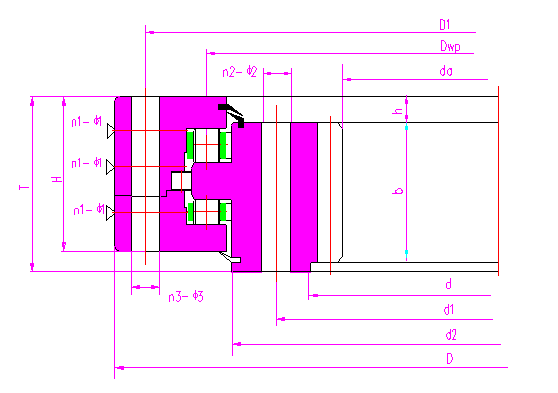

C、 内齿式(133型/134型)
用户客户根据设备使用情况,选择合适结构的转盘轴承(齿圈)。
三排圆柱滚子轴承一般应用在以下设备(领域):
1、斗轮机(堆取料机),常见于煤炭、矿上、港口等设备上;
2、盾构机主轴承,常见于隧道、地铁工程设备上;
3、港口起重机;
4、船用起重机;
